Ruban carbone
Le ruban de reproduction est un outil simple et pratique utilisé pour mesurer la rugosité des profils après grenaillage. Il produit une réplique imprimée suffisamment précise du profil de la surface et peut être utilisé sur toute surface métallique qui a été sablée avant l’application de revêtements protecteurs. La mesure obtenue peut être comparée aux valeurs traditionnelles Rz exprimées en microns ou en mils et mesurées avec un indicateur linéaire de surface.
Le modèle fourni par le ruban de reproduction Testex tient compte du profil crête-vallée qui apparaît lors de la projection des abrasifs. Il fournit donc une estimation rapide comparable à d’autres évaluations techniques. Le ruban de reproduction Testex est un outil recommandé à utiliser avec d’autres dispositifs de mesure afin de garantir des analyses rapides et précises de la rugosité des profils à la suite des processus de grenaillage.
Recommandations
Comme indiqué ci-dessus, deux facteurs cruciaux doivent être pris en compte :
- N’exercez pas une pression excessive avec la baguette en plastique sur le Press-O-Film Testex Replica Tape. Cette opération doit être effectuée délicatement
- Faites attention à toute source de chaleur environnementale intense
- Respectez la norme ASTM D 4417-03 pour mesurer correctement les profils de surface : « Méthodes d’essai standard pour les mesures sur le terrain des profils de surface de l’acier fini par sablage »
Mode d'utilisation
Tout d'abord, assurez-vous que les surfaces sablées sont propres conformément à la norme ISO Sa 2.5 ou Sa 3.

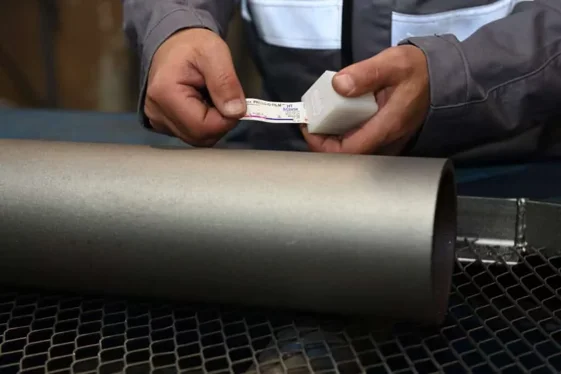

Une fois que vous avez sélectionné la bonne zone grenaillée, détachez une nouvelle section du rouleau et retirez le film protecteur fin du côté adhésif. Utilisez le pouce pour appliquer le ruban de reproduction Testex sur le métal. Assurez-vous que le test est complètement collé à la surface. Le cercle central contient une fine couche de gel qui est suffisamment liquide pour pénétrer la rugosité du profil et suffisamment visqueuse pour retenir la réplique imprimée jusqu'à la mesure finale.
Appliquez une pression constante tout en effectuant des cercles concentriques dans la partie centrale du test à l'aide d'une baguette en plastique à bout arrondi (incluse dans le kit du ruban de reproduction Testex). Cela aidera le gel à pénétrer dans la rugosité du profil. Le mouvement est assez simple, mais nous vous déconseillons d'appliquer trop de pression afin de ne pas risquer d'endommager le test ou la rugosité elle-même ! Au début, des points noirs apparaîtront et les cercles couvriront progressivement toute la partie centrale jusqu'à ce que le ruban de reproduction Testex soit presque complètement noirci.
Ensuite, retirez délicatement le ruban de reproduction Testex de la surface.
Utilisez le pied à coulisse manuel (également appelé pied à coulisse pour la mesure de l'épaisseur Elcometer 124)
Placez l'empreinte Press-O-Film Testex Tape sur la base du pied à coulisse de mesure et abaissez lentement le marqueur pour lire la rugosité produite par le processus de grenaillage.
Vous pouvez maintenant voir la rugosité mesurée directement sur le cadran, exprimée en microns ou en unités impériales. N'oubliez pas de soustraire 50 microns à la mesure sur le cadran, ce qui correspond à l'épaisseur du ruban de reproduction Testex.
